RabbitMQ的体系架构

1.认识RabbitMQ底层架构

source/images/img_13.png

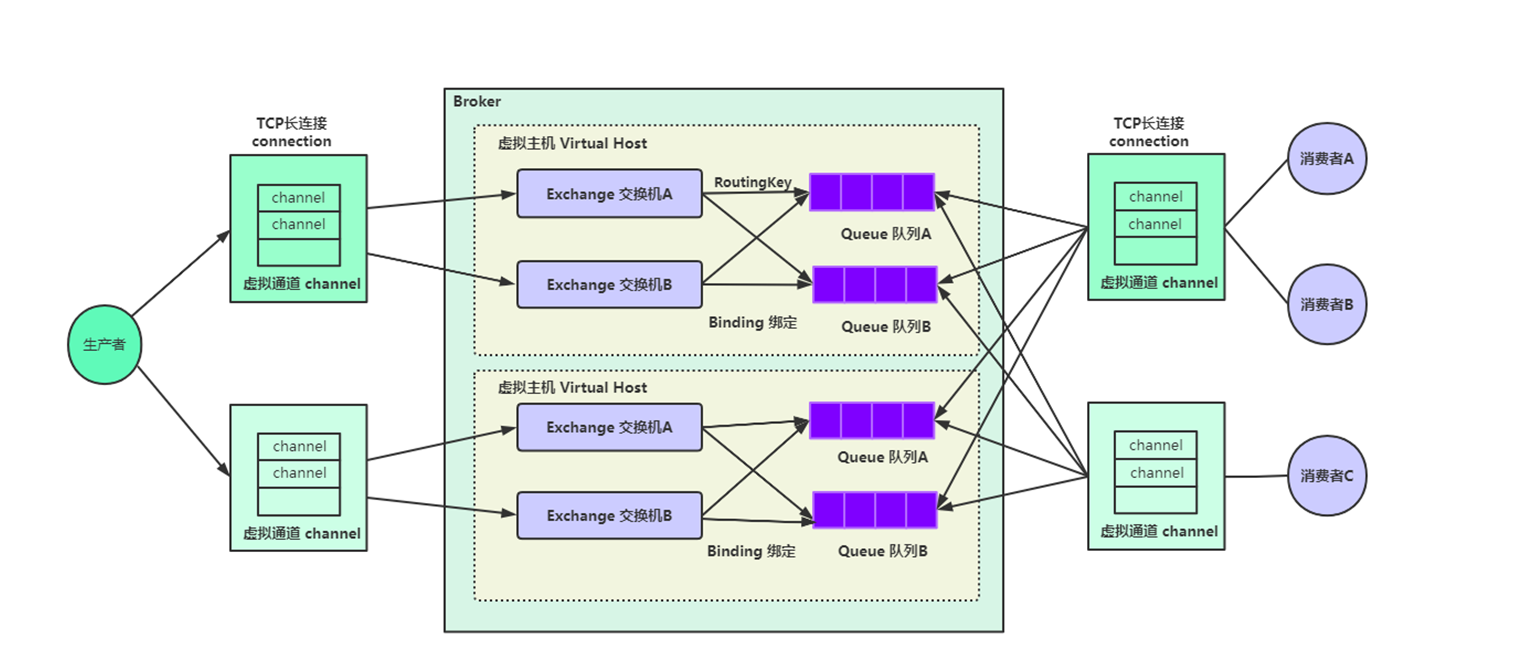

这个图清晰展示了 RabbitMQ 的逻辑功能层级，可以拆分为 “外部接入层→Broker 内部隔离层→路由转发层→存储层→消费层” 这几个核心层级，每个层级对应图中的组件：

  1. 层级 1：外部接入层（生产者 / 消费者与 Broker 的连接层）
  • 核心组件：TCP长连接（connection） + 虚拟通道（channel）
  • 作用：
    • 生产者 / 消费者通过TCP 长连接与 Broker 建立网络通信（图中左侧生产者、右侧消费者都通过 connection 连入 Broker）；
    • 每个 connection 内部创建多个channel（虚拟通道），复用 TCP 连接、降低网络开销（图中每个 connection 下有多个 channel）。
  1. 层级 2：Broker 内部隔离层（资源 / 权限隔离）
  • 核心组件：虚拟主机（Virtual Host）
  • 作用：
    • 是 Broker 内部的 “命名空间”，图中 Broker 被划分为 2 个独立的 Virtual Host；
    • 每个 Virtual Host 内的交换机、队列是隔离的（比如两个 Virtual Host 都有 “交换机 A”，但互不干扰），用于区分不同业务 / 用户的资源。
  1. 层级 3：路由转发层（消息分发）
  • 核心组件：交换机（Exchange） + 绑定（Binding） + RoutingKey
  • 作用：
    • 生产者的消息先发送到交换机（Exchange）（图中生产者通过 channel 把消息发到 Exchange A/B）；
    • 交换机通过Binding（绑定关系）和RoutingKey（路由键），将消息转发到对应的队列（比如 Exchange A 通过 RoutingKey 关联队列 A）。
  1. 层级 4：存储层（消息暂存）
  • 核心组件：队列（Queue）
  • 作用：
    • 是消息的最终存储载体，交换机转发的消息会落地到队列中（图中 Exchange A/B 绑定到队列 A/B）；
    • 队列是消费者获取消息的唯一入口。
  1. 层级 5：消费层（消息接收）
  • 核心组件：消费者
  • 作用：
    • 消费者通过 channel 监听队列，从队列中获取并处理消息（图中消费者 A/B/C 通过 channel 连接到队列）。

Broker：指整个 RabbitMQ 服务实例（单个节点或集群），是 “消息代理” 的统称，包含上述所有层级（VHost、Exchange、Queue 等），负责消息的接收、存储、路由、转发。
